Основные характеристики:

2-4-х насосные установки
Предельный расход – до 1200 м³/ч
Предельный напор – до 250 м
Температура рабочей жидкости: 0-40°C.
Температура окружающей среды: 0-40°С.
Максимальное давление в системе: 25 Бар.
Характеристики электропитания: 3 х 380 В, 50 Гц.
Степень защиты станции: IP66

Область применения

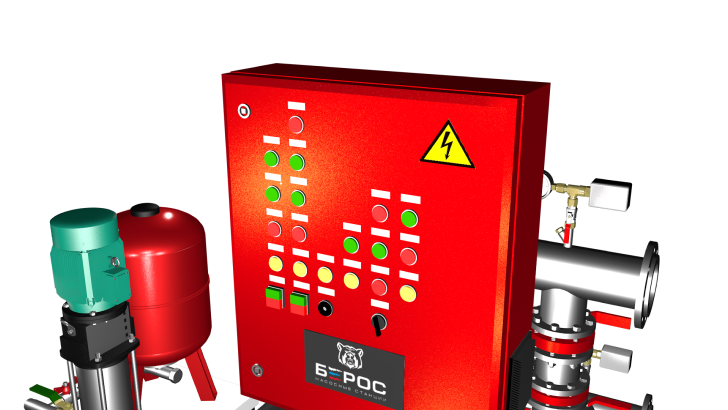

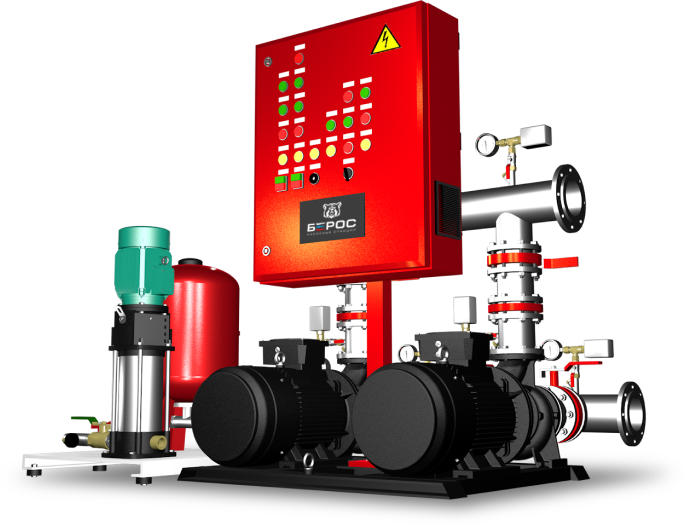

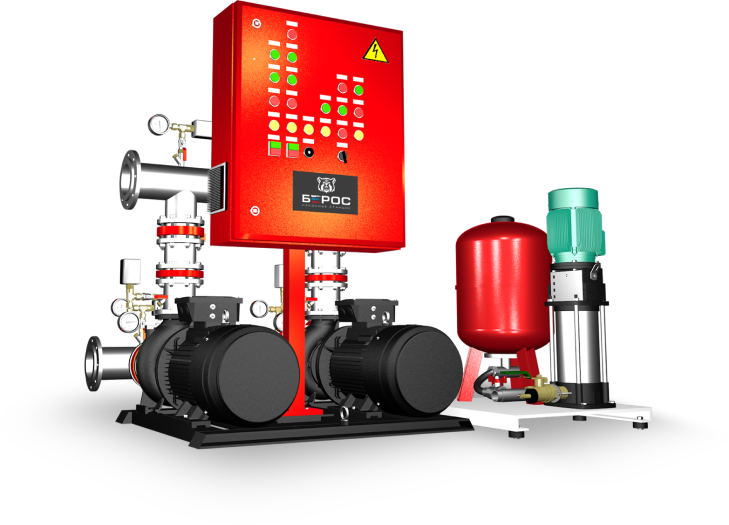

Установки повышения давления пожарного трубопровода и автоматические установки пожаротушения БЕРОС AF (AntiFire) - предназначены для автоматических систем водяного пожаротушения, а также внутреннего противопожарного водопровода. Могут использоваться в системах водяного пожаротушения в жилых зданиях, гостиницах, промышленных объектах, больницах, школах и т.п., соответствуют требованиям и нормам. Могут применяться как в дренчерных так и спринклерных автоматических системах пожаротушения. Установка пожаротушения представляет собой несколько вертикальных многоступенчатых или горизонтальных консольно-моноблочных насосов, всасывающий и напорный коллектор, шкаф управления, запорная арматура и контрольные приборы, смонтированные на общей металлической раме.

ДРЕНЧЕРНЫЕ СИСТЕМЫ

Используются в дренчерных системах пожаротушения

СПРИНКЛЕРНЫЕ СИСТЕМЫ

Оборудованы жокей-насосом для спринклерных систем пожаротушения

ШИРОКАЯ СФЕРА ПРИМЕНЕНИЯ

применяются как на объектах жилого строения так и на промышленных объектах

ОСНОВНЫЕ ФУНКЦИИ ШКАФА УПРАВЛЕНИЯ НАСОСАМИ:

Управление производится без контроллера. Заводские настройки, максимальная ремонтопригодность.
Упрощенная пуско-наладка.
Многодвигательное частотное регулирование в стандартной комплектации
Автоматический режим работы (в многодвигательном режиме).
Раздельная сигнализация работы насосов (если требуется).
Раздельная сигнализация неисправности насосов (если требуется).
Контроль наличия входного питания.
Ротация (переменное переключение насосов для выравнивания моторесурса).
Подключение резервных насосов при отказе работающих.
Выключение насосов при «нулевом расходе».
Защита от «сухого хода» в стандартной комплектации.
Защита двигателей от перегрева обмоток, перегрузки по току и короткого замыкания при помощи автоматического выключателя электродвигателя.
Поддержание необходимого температурного режима в шкафу управления.
Встроенный АВР (автоматический ввод резервного питания для станций пожаротушения);

Описание модификаций насосных станций:

Пример названия: Берос WS MultiSmart 3 CDM 20-6 Ду65 AISI-304 – насосная станция повышения давления хозяйственно-питьевого водопровода на 3-х насосах CDM 20-6 производства CNP с мультичастотной системой управления и общими коллекторами с присоединением Ду65 из нержавеющей стали AISI-304.

ТИПЫ СТАНЦИЙ ПО ВИДУ ЧАСТОТНОГО РЕГУЛИРОВАНИЯ

«Smart» – частотное регулирование (один частотный привод на мастер-насос). Применяется только для станций WS, максимальная мощность насосов до 7,5 кВт, количество насосов в станции от 2 до 4;
«MultiSmart» - мультичастотное регулирование (на каждый двигатель один частотный привод, установленный в шкаф). Применяется только для станций WS, максимальная мощность насосов до 200 кВт, количество насосов в станции от 2 до 6
«MultiSmart-Е» - мультичастотное регулирование (на каждый двигатель один частотный привод, установленный на насос). Применяется только для станций WS, максимальная мощность насосов до 18,5 кВт, количество насосов в станции от 2 до 6.
«MultiSmart-ЕL» - мультичастотное регулирование без панели управления и контроллера (на каждый двигатель один частотный привод, установленный в шкаф). Применяется только для станций WS, максимальная мощность насосов до 3,7 кВт, количество насосов в станции от 2 до 4

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

VF – управление электродвигателями насосов с помощью преобразователей частоты. Применяется только для станций AF, максимальная мощность насосов до 200 кВт, количество насосов в станции от 2 до 6.
SS – используются устройства плавного пуска на каждый насос. Применяется только для станций AF, максимальная мощность насосов до 200 кВт, количество насосов в станции от 2 до 6.
SD – для запуска насосов используется способ запуска звезда-треугольник. Применяется только для станций AF, максимальная рекомендуемая мощность насосов до 30 кВт, количество насосов в станции от 2 до 6.
DD – используется прямой пуск насосов. Применяется только для станций AF, максимальная рекомендуемая мощность насосов до 11 кВт, количество насосов в станции от 2 до 6.

ПАРАМЕТР «схема работы НАСОСОВ»

Обозначается как: n + m, где n – максимальное количество одновременно работающих насосов, необходимое для обеспечения проектного расхода, m - количество резервных насосов.
Могут быть различные схемы работы насосов - 1+1, 2+1, 2+2 и т.д.
По умолчанию не указывается схема работы для двух насосов с одним резервным. Все остальные случаи указываются.

Опция «конструкция коллекторов», их материал и покрытие

Конструкция. Коллектор может быть общий на всю насосную группу или раздельный.
СС – общий коллектор, SC – раздельный коллектор.
Наша компания настоятельно рекомендует изготавливать коллекторы из НЕРЖАВЕЮЩЕЙ СТАЛИ, несмотря на более высокую стоимость.
StlSt – нержавеющая сталь, CrbSt – общепромышленная углеродистая сталь Покрытие.
LC - lacquer coating – лакокрасочное покрытие (ЛКП).
Zn – цинковое покрытие.
СС-StlSt – общий коллектор из нержавеющей стали без покрытия, по умолчанию не указывается для станций WS.
SC-CrbSt-LC – раздельный коллектор из углеродистой стали с ЛКП, по умолчанию не пишется для станций AF.

Опция «автоматический ввод резервного питания»

АВР – со встроенным АВР (для станций пожаротушения)

Опция «управление задвижкой»

ЭЗ1 – управление одной задвижкой, ЭЗ2 – двумя задвижками. Может быть ЭЗ1…ЭЗ4.

Опция «операторская панель»

OP4 – операторская панель цветная с экраном 4 дюйма. Могут быть варианты OP4… OP10.
Опция OP не указывается при использовании монохромных операторских панелей или их отсутствии.

Опция «КОНТРОЛЬ ПОЛОЖЕНИЯ ЗАПОРНОЙ АРМАТУРЫ»

ККВ – Контроль и трансляция состояний концевых выключателей положения и дисковых затворов (состояния «Закрыто»/«Открыто») на станциях пожаротушения

10 ОСОБЕННОСТЕЙ СТАНЦИЙ
ПОЖАРОТУШЕНИЯ БЕРОС:

ДРЕНЧЕРНЫЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ

При расчёте дренчерной станции пожаротушения необходимо детально определить давление в водопроводе на входе и ее расход, протяженность трубопровода и диаметр используемых труб. Всё это необходимо для того, чтобы правильно подобрать насосное оборудование, позволяющее обеспечить оптимальное давление в системе.

СПРИНКЛЕРНЫЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ

Спринклерную станцию пожаротушения используют совместно с жокей-насосом, поддерживающим необходимое давление в системе. Количество насосов определяется в зависимости от объема помещения, требований пожарной безопасности и других факторов, которые учитывают во время проектирования пожарной станции.

СООТВЕТСТВУЮТ ВСЕМ СТАНДАРТАМ

Наши установки пожаротушения имеют все необходимые сертификаты соответствия. Шкафы управления соответствуют требованиям технического регламента о требованиях пожарной безопасности.

НАДЁЖНОСТЬ

Наши насосные станции спроектированы таким образом, что насосы и частотные преобразователи работают практически в заводских настройках, без использования сторонних контролеров. Это обеспечивает гораздо большую надёжность оборудования.

РЕМОНТОПРИГОДНОСТЬ

Учитывая особенности конструкции, а именно, отсутствие сторонних контролеров и ПО, наше оборудование является максимально ремонтопригодным, так как работает в заводских настройках. Это даёт вам возможность максимально быстрого ремонта установки любыми квалифицированными специалистами.

НАСОСЫ ИЗВЕСТНЫХ ПРОИЗВОДИТЕЛЕЙ

В конструкции наших насосных станций мы используем насосы известных и надёжных производителей, таких как DAB (Италия) и CNP (Китай). Что касается насосного оборудования компании DAB, то мы осуществляем поставки и в условиях санкций в максимально короткие сроки.

ПРАКТИЧЕСКИ НЕ ТРЕБУЮТ ПУСКО-НАЛАДКИ

Благодаря наличию беcконтроллерной системы автоматического управления станцией, её установка требует минимального количества пуско-наладочных работ.

КОМПАКТНЫЕ

Наши станции максимально удобные для транспортировки и монтажа в ограниченном пространстве. Сконструированы как комплектные изделия и собраны на одной раме. Имеют разборную конструкцию и, при необходимости, могут быть разобраны на составные части.

ОПТИМИЗИРОВАННЫЕ ПОД ЗАДАЧИ

Мы разработаем насосную станцию под все особенности вашего проекта с учётом показателей расхода и напора воды, а также условий эксплуатации. Наше решение будет для вас оптимальным по всем параметрам.

БЫСТРОЕ ПРОИЗВОДСТВО

Сделаем расчёт за 2 часа. Срок производства насосной станции от 7 дней (при наличии необходимых насосов на складе). Оперативно доставим на объект. Проведем пуско-наладочные работы.

Заводские Настройки

оборудования станции

Контроллеры выходят из строя или устаревают. И иногда их просто невозможно заменить. Поэтому мы организовываем управление работой станции с помощью частотных преобразователей, которые поддерживают многодвигательный режим работы. Именно поэтому, наше оборудование работает в штатном режиме с заводскими настройками.

Пуско-наладка

упрощенная

Благодаря тому, что в подавляющем большинстве насосных станций, мы не используем контроллер и работаем в заводских настройках, пуско-наладочные работы практически отсутствуют, так как нет необходимости дополнительной настройки режимов работы установки.

ПРОСТОТА = НАДЁЖНОСТЬ

Простота конструкции часто является залогом надёжности оборудования. Чем меньше элементов в оборудовании, тем ниже вероятность поломки этого оборудования. Чем проще узлы этого оборудования, тем проще их заменить или отремонтировать. Чем меньше сложных схем в оборудовании, тем меньше отдельные поломки влияют на работоспособность всего оборудования. Именно таких принципов мы придерживаемся при конструировании.

Ремонтопригодность

оборудования насосной станции

Всё наше оборудование работает в штатных заводских настройках. В наших насосных станциях нет никакого “самопала” или уникальных элементов, которые есть только у нас. А это значит, что вы всегда сможете провести быстрый ремонт оборудования и силами специалистов любой организации, которая работает с данным оборудованием. Это обеспечивает максимальную ремонтопригодность наших насосных станций.
