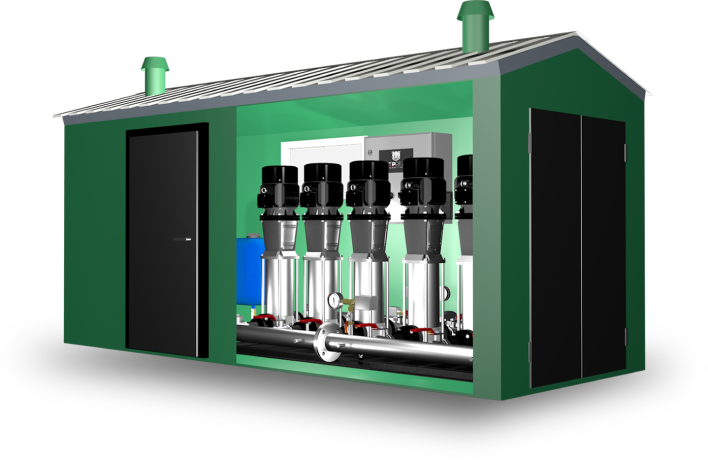

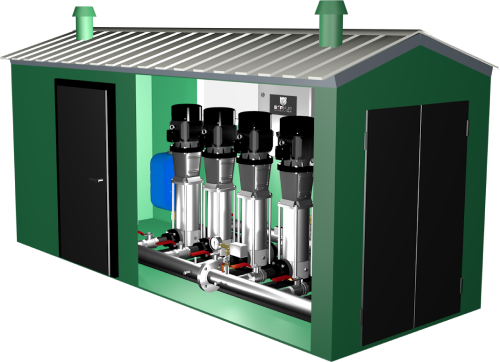

Оборудование насосной станции располагается внутри модульного здания. Электрощитовая часть и системы автоматизации располагаются здесь же.
ОПИСАНИЕ КОНСТРУКЦИИ БЛОЧНО-МОДУЛЬНЫХ СТАНЦИЙ: - Насосные установки.
- Трубопроводная обвязка.
- Запорно-регулирующая арматура (возможно исполнение с электроприводом).
- Система отопления.
- Система пожаротушения (порошковое либо газовое пожаротушение).
- Система сигнализации и защиты.
- Система опорожнения и дренажирования.
- Грузоподъемное оборудование, для монтажа-демонтажа оборудования в случае ремонта или замены.
- Система вентиляции (принудительная или естественная).
- Окна, ворота и двери.
В зависимости от категории размещения насосной станции, а так же от степени опасности перекачиваемой жидкости, оборудование может быть выполнено как в общепромышленном, так и во взрывозащищенном исполнении. Датчики и приборы КИПиА могут быть изготовлены в искробезопасном или взрывозащищенном исполнении. Преобразователи сигнала от датчиков располагаются в операторной либо во взрывозащищенной оболочке.
В операторном отсеке может располагаться:
- Станции управления и защиты.
- Система автоматизации.
- Электрический щит.
- Прочее электрическое оборудования в общепромышленном исполнении.
При помощи автоматизированной системы управления можно контролировать значения параметров работы оборудования: регулировать частоты вращения двигателей, открывать и закрывать задвижки с электроприводом, переключать насосные агрегаты, контролировать работу обвязки торцовых уплотнений, а также контролировать наличие жидкости в трубопроводе. Кроме того, система автоматики позволяет управлять насосной станцией по заданному алгоритму без привлечения дополнительного персонала. К плюсам свободнопрограммируемой системы автоматизации можно добавить:
- непрерывный контроль параметров работы;
- возможность изменять алгоритм;
- возможность записи и снятия данных о работе насосной станции;
- возможность визуализации процессов.
